正壓氣力輸送的工藝設計

正壓氣力輸送的工藝設計

• 物料溫度: 余熱鍋爐塵,300℃ ; 表冷及布袋塵,150℃ ；物料量: 余熱鍋爐塵20 t/d, 表冷及布袋塵30t/d。物料堆密度:1 t/m3；安息角:50°；粒度:0.246 mm(～ 80%)。

煙塵捕集后集中于三臺灰斗,具體情況為:

(1)余熱鍋爐塵:煙塵量20 t/d,煙塵溫度300℃ ,集中于3#灰斗。

(2)表冷及布袋塵:煙塵量30 t/d,煙塵溫度150℃ ,集中于1#和2#灰斗。

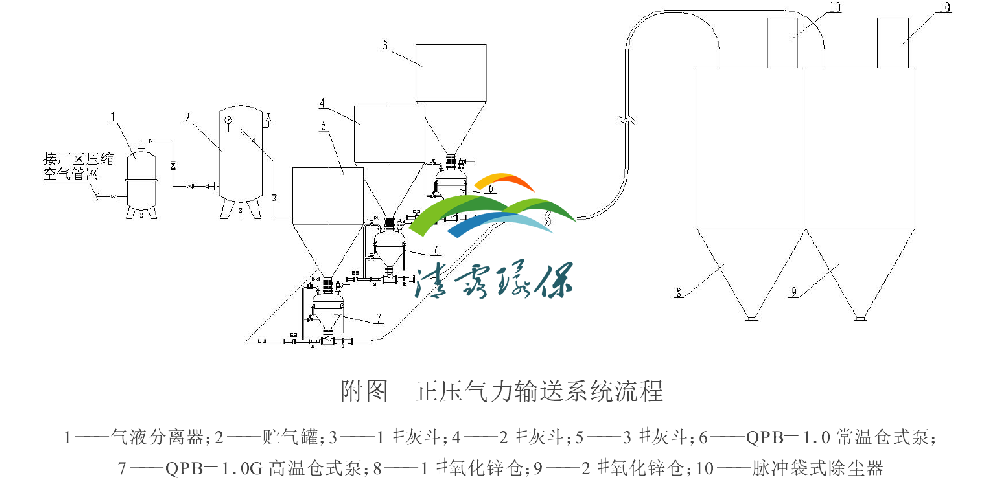

設計用三臺倉式泵,各有效容積均為1 m3。其中一臺為高溫型,輸送余熱鍋爐塵用,單獨一套輸送管道。另兩臺為常溫型,輸送表冷及布袋塵,共用一套輸送管道。對兩種不同溫度的煙塵分別進行氣力輸送計算。

• 計算取值及計算結果

已知: 水平輸送距離,300 m;垂直輸送距離,20m;輸送管道總長度,～ 350 m。

取值: 混合比6.5,每次吹送時間5 min,輸送速度25 m/s,彎頭數(shù)6個。

• 設備選型

依照計算結果選用主要設備列于表4。為避免三臺倉式泵同時工作時所用壓縮空氣量太大,將1#灰斗與2#灰斗錯開送料。輸送管道采用d 133 mm× 10 mm無縫鋼管,彎頭采用內(nèi)襯耐磨陶瓷鋼管,彎頭曲率半徑按管徑的15倍考慮。
