超音速霧化噴槍

發布日期：2022-02-11 　瀏覽次數：896

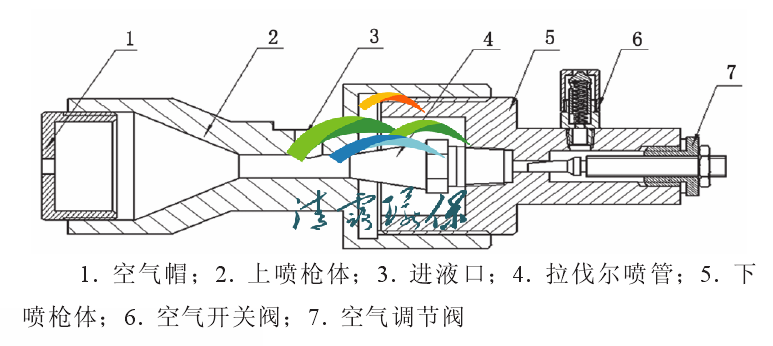

拉法爾噴管作為核心部件，是氣流達到超音速的必要條件。亞音速氣流在收縮管內隨著截面積的減小速度逐漸增大，在喉管處達到音速，再經過擴張管繼續加速，使氣體的流動速度達到超音速。

液體進入噴管的流動方向和氣體的流動方向垂直，進液口上連接有調節閥，可以調節進入噴槍的液體流量。由于液注和氣流方向相互垂直，從而引起較大的速度差。在高速氣流的沖擊作用下，液體被初次破碎，一部分液體達到了霧化效果。然后，氣體和液滴在上噴槍體的擴張段內充分混合，在噴管內外壓差的作用下，再經小口噴出，使得液體完全霧化。最大的液滴直徑大約為120μm，85%的液滴直徑分布在25～75μm。
